混泥土結(jié)構(gòu)如何防腐？混凝土防腐涂裝方案

提到腐蝕，往往我們第一個(gè)想到的，就是鋼筋的腐蝕。單一的使用鋼筋，而不采取防護(hù)措施，長期暴露在外界極易發(fā)生腐蝕，因此，鋼筋混凝土結(jié)構(gòu)的作用就顯現(xiàn)了出來。混凝土屬于惰性材料，能夠有效起到鋼筋保護(hù)層的作用來防止鋼筋腐蝕。然而，隨著鋼筋混凝土結(jié)構(gòu)數(shù)量的日益增長，混凝土腐蝕的問題也逐步地暴露了出來。

01混凝土腐蝕案例

混凝土腐蝕而導(dǎo)致建筑提前 “退休”，在我國已經(jīng)發(fā)生過很多起。西直門立交橋，是1980年北京第一座立交橋，卻僅僅服役19年，就被拆除重建。這起事件中，罪魁禍?zhǔn)拙褪腔炷�土發(fā)生腐蝕，嚴(yán)重影響了結(jié)構(gòu)的安全性能。如果我們采取針對(duì)性的防腐措施，也許這些勞民傷財(cái)?shù)氖录�就不�?huì)發(fā)生。

02混凝土腐蝕機(jī)制

混凝土腐蝕雖然存在多種原因，但引起腐蝕最主要的原因還是混凝土碳化與氯離子侵蝕。

混凝土的碳化是混凝土所受到的一種化學(xué)腐蝕。混凝土中的氫氧化鈣與滲透進(jìn)混凝土的二氧化碳或其他酸性氣體在水環(huán)境中發(fā)生化學(xué)反應(yīng)的過程。混凝土碳化會(huì)導(dǎo)致混凝土堿性降低，破壞混凝土組成，使鋼筋表面鈍化膜遭到破壞，最后發(fā)生銹蝕。

氯離子侵蝕常見于橋梁及港工結(jié)構(gòu)中。由于空氣中含有大量氯離子，氯離子的滲透會(huì)極大地加劇混凝土結(jié)構(gòu)的腐蝕。其作用過程如下：

①氯離子的侵入：在水分浸透的同時(shí)，由于碳酸氣、氯離子的滲透引起混凝土中性化。

②鋼筋的腐蝕：由于浸入的水、氣、氯離子等，鋼筋被腐蝕。即使不中性化，鋼筋表層所含磷分，也會(huì)使鋼筋發(fā)生腐蝕。

③裂紋的產(chǎn)生：由于鋼筋被腐蝕、體積膨脹（2.5倍），混凝土產(chǎn)生裂紋。

④ 強(qiáng)度降低：腐蝕物質(zhì)從裂紋處進(jìn)一步浸入，加速鋼筋的腐蝕、體積膨脹，從而降低混凝土強(qiáng)度。

總之，腐蝕會(huì)造成混凝土結(jié)構(gòu)的強(qiáng)度降低，從而大大縮短其使用壽命。

采用防腐涂料對(duì)混凝土結(jié)構(gòu)是一種行之有效的防腐蝕措施，可以起到以下作用：

①在混凝土表面形成一層屏蔽阻隔層，以阻止氯離子、二氧化碳等腐蝕介質(zhì)浸入混凝土造成腐蝕。

② 對(duì)于已碳化、疏松和開裂的混凝土表面起增強(qiáng)作用。

③通過涂裝可使混凝土結(jié)構(gòu)獲得與周圍環(huán)境景觀相協(xié)調(diào)的色彩。

03混凝土防腐蝕涂料的選用

由于混凝土屬于強(qiáng)堿性建筑材料，因而要求混凝土防腐蝕涂層具有良好的耐堿性、附著力和抗?jié)B透性，另外，涂層本身如果還應(yīng)具有良好的耐候性和長效性。對(duì)于海邊混凝土結(jié)構(gòu)，其表面涂層應(yīng)具有極佳耐候性，耐日光紫外線降解，耐鹽霧及海洋大氣腐蝕，在有效防護(hù)期內(nèi)不出現(xiàn)嚴(yán)重粉化及變色、脫落、開裂等現(xiàn)象。

環(huán)氧樹脂涂料、聚氨酯涂料、氯化橡膠涂料、乙烯樹脂涂料、丙烯酸樹脂涂料等被認(rèn)為是適用混凝土防腐的涂料品種，根據(jù)國內(nèi)外橋梁混凝土防腐涂裝的經(jīng)驗(yàn)來看，選用以下涂料可以獲得良好的涂裝效果：

• 滲透型環(huán)氧封閉底漆

由于混凝土表面和鋼材相比較為疏松多孔，因而涂裝滲透性封閉底漆以增強(qiáng)其表面強(qiáng)度，增加涂層與混凝土的附著力，還起到增加涂層封閉性和抗?jié)B透性作用。

• 環(huán)氧膩?zhàn)友a(bǔ)平層

由于混凝土表面凹凸不平,需采用膩?zhàn)友a(bǔ)平,環(huán)氧膩?zhàn)泳哂袠O佳的附著力、耐堿性、耐腐蝕性和強(qiáng)度，是一種理想的補(bǔ)平材料，可以增加混凝土表面強(qiáng)度和涂層耐久性，提高涂層的抗?jié)B透性。

• 屏蔽型環(huán)氧厚膜型中涂漆

高固體份厚膜中涂漆，具有極佳的附著力、耐堿性和抗?jié)B透性，涂裝后增加涂層厚度，增強(qiáng)整個(gè)涂層的抗?jié)B透性。

• 耐候性優(yōu)異的脂肪族聚氨酯面漆

常作為各種惡劣氣候條件下長效涂裝系統(tǒng)的面漆，涂膜具有極佳的耐鹽霧性、耐海洋大氣腐蝕性，在強(qiáng)烈日光紫外線照射不易降解、粉化和變色，能使涂層長期保持良好外觀。

04混凝土結(jié)構(gòu)涂裝配套方案

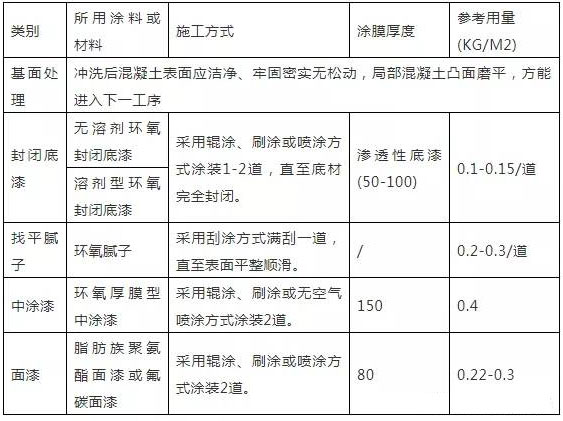

對(duì)于新建的或腐蝕尚不嚴(yán)重的橋墩混凝土，推薦的防腐涂裝方案如下：

采用該涂裝方案，對(duì)于不同的涂裝方式和不同的環(huán)境，涂料用量的數(shù)值會(huì)有不同。
